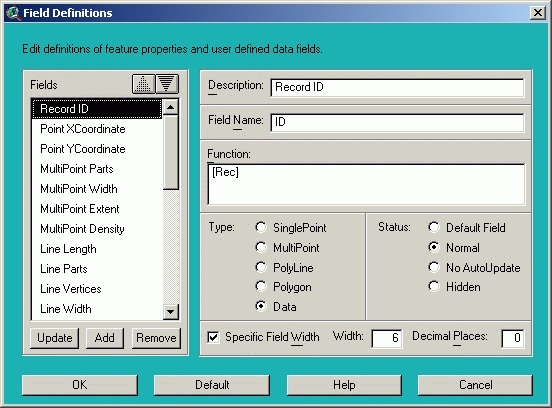

Field Definitions - Definitionen der Statusfelder oder benutzerdefinierte Datenfelder bearbeiten

Mit diesem Befehl kann die Definition von Status- oder benutzerdefinierten Datenfelder bearbeiten werden. Sie können bestehende Felder modifizieren oder beliebige zusätzliche definieren.

• Fields: Die Felder sind nach Typ sortiert (Datenfelder gefolgt von Statusfeldern für Einzelpunkte, Mehrfachpunkte, Linien und Flächen), können jedoch beliebig umsortiert werden. Bei gleichnamigen Feldern innerhalb eines Typs bestimmt die Reihenfolge jedoch ihre Priorität bei der Verwendung des Feldnamens in Berechnungen (siehe Field Name).
• Move Up : Bewegt das aktuelle Feld eine Zeile nach oben (Priorität gleichnamiger Felder erhöhen).
• Move Down : Bewegt das aktuelle Feld eine Zeile nach unten (Priorität gleichnamiger Felder verringern).
• Add (Taste Alt+A): Fügt ein neues Feld mit den aktuellen Eigenschaften nach der aktuellen Position in die Liste ein (nur möglich, wenn alle Parameter korrekt ausgefüllt sind, und nicht bereits ein Feld mit der selben Bezeichnung vorkommt).
• Update (Taste Alt+U): Aktualisiert die Eigenschaften des gewählten Feldes (nur möglich, wenn diese verändert wurden). Wenn Sie ein anderes Feld auswählen ohne zuvor auf geklickt zu haben, werden Sie gefragt, ob Sie zuvor das modifizierte Feld aktualisieren (), die Änderungen verwerfen () oder weitere Änderungen vornehmen wollen ().
• Remove (Taste Alt+R): Löscht das aktuelle Feld aus der Liste (Sicherheitsabfrage mit beantworten). Wenn Sie ein Feld löschen wollen, das im Berechnungsausdruck von anderen Feldern verwendet wird, erscheint eine entsprechende Warnmeldung. Sie sollten derartige Felder nicht löschen, sondern nur ausblenden (wählen sie als Status den Wert Hidden), da ansonst bei der Auswertung unerwartete Ergebnisse und Fehler resultieren werden.
• Description: Mit dieser Bezeichnung werden die Felder für den Benutzer zur Auswahl angezeigt (Auswahllisten der Dialoge). Die Bezeichnung des Feldes kann beliebig gewählt werden, muß aber eindeutig sein und sollte unbedingt den Datentyp beinhalten.
• Field Name: Dies ist der eigentliche Name, mit dem das Feld in der Tabelle angelegt und bei Berechnungen verwendet werden kann (maximal 10 Zeichen). Sie können auch innerhalb eines Datentyps mehrere Definitionen mit dem selben Feldnamen anlegen. In den Auswahllisten der Dialoge können Sie eine beliebige dieser unterschiedlichen Berechnungsvarianten auswählen. Bei der Verwendung dieses Feldnamens im Berechnungsausdruck anderer Felder, wird jedoch immer nur die erste Definition verwendet (daher bestimmt die Reihenfolge in Fields die Priorität dieser Varianten untereinander).
• Function: Dies ist die Avenue-Funktion, die zur Berechnung des Feldwertes ausgewertet wird (diese muß unbedingt an den Grafiktyp angepaßt sein - die Eigenschaft ReturnArea ist z.B. nur für Polygone gültig). Die Syntax entspricht den Ausdrücken, die im Field Calculator eingegeben werden müssen (siehe ArcView Online-Hilfe Thema Calculating field values Unterthema Performing operations on number fields), d.h. Feldnamen müssen in eckige Klammern gesetzt werden (z.B. [Area]).

Wenn für den gleichen Datentyp (z.B. Polygon) ein Statusfeld dieses Namens definiert ist, wird der Platzhalter durch diese Funktion ersetzt. Dadurch können Sie im Berechnungsausdruck beliebige andere Statusfelder verwenden, die nicht in der Tabelle vorhanden sein müssen. Wenn kein Feld dieses Namens definiert ist, wird nach einem entsprechenden Feld in der jeweiligen Tabelle gesucht (wenn vorhanden, wird dessen Feldwert verwendet). Wenn in einer Tabelle auch kein Feld dieses Namens vorhanden ist, erscheint bei der Auswertung ein Dialogfeld, in dem der Wert des fehlenden Parameters eingegeben werden muss (siehe Update Fields).

Wenn Sie im Berechnungsausdruck einen nicht definierten Feldnamen verwenden, erscheint eine entsprechende Warnmeldung. Wenn Sie anstatt des vordefinierten Statusfeldes immer den Feldwert der Tabelle verwenden wollen, dann fügen Sie zwischen Feldname und Klammern Leerzeichen ein (z.B. [ Area ]). Beachten Sie außerdem, daß folgende Feldnamen intern fest vordefiniert sind:

• [Shape]: Das Grafikobjekt (bei Projektionen bereits projiziert - verwenden Sie [ Shape ] für das noch nicht projizierte Grafikobjekt aus dem Shapefile).
• [Unit]: Die Maßeinheit, in der das Grafikobjekt vorliegt (Map Units der View bzw. Projektion).
• [Rec]: Die Nummer des Datensatzes in der Tabelle (beginnend bei 0).
• [VTab]: Das Tabellenobjekt (die Tabelle, die aktualisiert wird).
• Type: Diese Einstellung bestimmt den Datentyp und somit die Gültigkeit des Feldes (bedenken Sie, daß der Berechnungsausdruck Function an den Grafiktyp angepaßt sein muß, und daher der Typ bestehender Felder nicht verändert werden sollte):
• SinglePoint: Statusfeld für Einzelpunkte
• MultiPoint: Statusfeld für Mehrfachpunkte
• PolyLine: Statusfeld für Linien
• Polygon: Statusfeld für Flächen
• Data: benutzerdefiniertes Datenfeld für beliebige Tabellen
• Status: Diese Einstellung bestimmt die Bedeutung des Feldes:
• Default Field: Diese Felder werden standardmäßig angelegt (Create or Update Existing Fields im Befehl Update Fields bzw. bei allen Operationen der Extension Arc4You Advanced Geoprocessing). Diesen höchsten Status haben nur die Standardfelder von ArcView Length, Perimeter und Area.
• Normal: Diese Felder werden nicht standardmäßig angelegt, können aber automatisch aktualisiert werden (dies ist der Status fast aller Felder).
• NoAuto Update: Diese Felder sind von der automatischen Aktualisierung ausgenommen (siehe Update Existing Fields im Befehl Update Fields). Verwenden Sie diesen Status, wenn in ihren Tabellen gleichnamige Felder vorkommen, die nicht irrtümlich aktualisiert werden sollen.
• Hidden: Diese Felder sind in den Auswahllisten ausgeblendet, können vom Benutzer also nicht verwendet werden. Blenden Sie Felder aus, die sie zurzeit nicht benötigen, anstatt sie zu löschen.
• Specific Field Width: Normalerweise werden alle Felder mit der Standardbreite (16 Zeichen mit 3 Nachkommastellen) angelegt. Aktivieren Sie diese Option, wenn Sie eine spezielle Feldbreite und Genauigkeit für das Feld einstellen wollen:
• Field Width: Gesamtanzahl der Zeichen (Feldbreite).
• Decimal Places: Anzahl der Nachkommastellen von Zahlen (dezimale Genauigkeit).

Hinweis: Das Komma selbst belegt ein Zeichen, d.h. die Anzahl der möglichen Vorkommastellen ergibt sich aus der Gesamtbreite minus der Anzahl der Nachkommastellen minus 1.

• Default: Klicken Sie auf diese Schaltfläche, um die Standarddefinition des aktuellen Feldes zu laden (siehe Liste unterhalb). Bei werden die ursprünglichen Definitionen aller Felder wiederhergestellt (Achtung: In diesem Fall gehen alle Änderungen an bestehenden Feldern und alle neu definierten Felder verloren).
• Klicken Sie auf um die Änderungen an den Felddefinitionen zu übernehmen und permanent im Projekt zu speichern.

Hinweis: Die Änderungen an den Felddefinitionen gehen verloren, wenn Sie die Erweiterung Arc4You Data deinstallieren. Bei erneuter Installation der Erweiterung stehen wieder die Standarddefinitionen aller Felder zur Verfügung.

Die folgende Liste zeigt die standardmäßig definierten Statusfelder und deren Funktion:

* Diese Formzahlen sind sehr ähnlich zu anderen und sind daher ausgeblendet (Status Hidden).

Hinweise zu speziellen Funktionen:

• Width: Die Maximalausdehnung ist die maximale Ausdehnung in X- und Y-Richtung (z.B. 100x100 m² bei einer X-/Y-Ausdehnung von 30/100 m) und wird für andere Formmaße benötigt.
• Thinness und Roughness: Diese beiden Formmaße können beim Bereinigen der Polygon-Topologie (Extension Arc4You Topology Befehl Clean Polygons) benutzt werden, um sehr schmale bzw. stark ausgefranste Schnittflächen oder Lücken zu finden.

Die Thinness (Dünnheitsmaß) eines Polygons ist das Verhältnis zwischen dem Quadrat seiner Maximalausdehnung und seiner Fläche und stellt den Kehrwert der sog. QDRatio bzw. Thickness Ratio dar (die beispielsweise in der Extension Edit Tools von Ianko Tchoukanski Anwendung findet). Je größer der Wert, desto schmäler das Polygon (bei einem Wert von 10 deckt das Polygon nur ein Zehntel seiner Ausdehnung ab). Quadrate erreichen den Minimalwert 1.

Die Roughness (Grobheitsmaß) ist das Verhältnis zwischen dem Umfang der Fläche und dem Umfang eines Quadrats gleicher Größe und beschreibt den Grad der Ausfransung der Umrißlinie des Polygons. Im Gegensatz zur sog. Sliver Ratio (Verhältnis von Fläche zu Umfang ab ArcView 3.2) ist es unabhängig von der Flächengröße, sondern rein durch die Flächenform bestimmt. Je größer der Wert, desto stärker ausgebuchtet und verzweigt ist der Umriß (bei einem Wert von 10 würde das Polygon einen zehnmal längeren Umriß haben als ein Quadrat gleicher Größe). Quadrate erreichen den Wert 1, Kreise das Minimum von etwa 0,7.

Das Dünnheitsmaß ist im Gegensatz zum Grobheitsmaß unabhängig von der Ausfransung der Umrißlinie. Ein dichtes Netzwerk aus feinsten Adern würde ein sehr hohes Grobheitsmaß, aber ein geringes Dünnheitsmaß erreichen (falls es den Großteil seiner Ausdehnung ausfüllt).

• Wideness und Narrowness: Die Berechnung dieser beiden Formmaße erfolgt über spezielle Scripts mittels zahlreicher Pufferoperationen und ist sehr zeitaufwändig. Die Werte stellen den Durchmesser des größten bzw. kleinsten Kreises dar, der in der Fläche Platz findet (und zumindest an 2 gegenüberliegenden Seiten an die Umrißlinie anstößt). Der kleinste Durchmesser kann dazu benutzt werden, sog. Flaschenhals-Polygone zu finden (Flächen, die eine Engstelle von nur wenigen Metern oder darunter ausfweisen, hätten vermutlich an dieser Stelle geschlossen und in 2 Teile geteilt werden sollen).
